• 粒径测量,最小120 nm(90 nm) • 国际范围可比较的测量结果 • 易于使用的不同测试气溶胶,例如NaCl / KCl 或DEHS;其他测试气溶胶根据要求提供 • 易于转换的稀释级联,系数分别为10、100、1,000和10,000,用于盐或DEHS测量 • 方便地测量分级分离效率并确定MPPS范围 • 高达2500 Pa的上料测量,可确定分级分离效率 • 测试方法的高重现性 • 灵活的过滤器测试软件FTControl • 易于操作,即使未经培训的人员也可以快速使用设备进行操作 • 客户可以独立进行清洁 • 设置时间短,吞吐时间快 • 可移动设置,易于在脚轮上移动 • 在交付前验收测试和交付时明确验证各个组件和系统的功能 • 运行可靠 • 几乎不需要维护 • 降低您的运行成本
|
- 說明
- 規格
- 優點
Palas ®的 MFP 過濾器測試台已經在世界各地的開發和質量控制的實際應用中多次證明了自己。
MFP 過濾器測試台是用於扁平過濾濾材和小型微型過濾器的模塊化過濾器測試系統。
借助新型光散射光譜儀 Promo ® 1000,可確保清晰可靠地確定氣溶膠濃度和粒徑,因此可清楚確定HEPA過濾器的分級分離效率和MPPS範圍。
或者,也可使用其他儀器(U-SMPS)進行過濾器測試。
在最短的時間內 - 可靠,因此具有成本效益。可根據標準或應用使用相應的氣溶膠產生器。
由於採用可移動的稀釋級聯,因此可以在非常短的時間内將測試設備從鹽霧轉換為DEHS油霧,而無需清洗。
測試序列的高度自動化設置與明確定義的各個組件以及過濾器測試軟體 FTControl 的可單獨調整的序列程序相結合,為我們的測量結果提供了高可靠性。
因此,可以使用不同種類的測試氣溶膠快速輕鬆地進行過濾器測試。
我們的品質細節

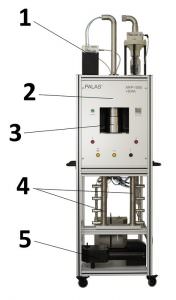

圖 1:MFP 1000 HEPA各部件介紹
1. 可變的氣溶膠物種:由於使用不同的氣溶膠產生器,因而可以替換產生KCl / NaCl,DEHS等物種。
2. 電暈放電(可選)——可調節離子流以適應不同的質量流量。混合空氣,可調節流入速度從 1.5 到 40 m/s。可選:瞬態流入。
3. 可移動的稀釋級聯:稀釋級聯可對應用的測試器溶膠進行稀釋,稀釋倍數為"10、100、1000、10000倍"。由於它們是可以動的,因此可再短時間內將測試設備從鹽霧氣溶膠轉變為DEHS油類氣溶膠,無需長時間或複雜的清潔系統。
4. 用於HEPA過濾器的光散射光譜儀Promo® 1000:Palas®過濾器軟體FTControl用於控制使用的光散射光譜儀並分析數據。Palas®建議通過以下測試來清晰地測量分級分離效率和確定MPPS範圍:
• 用於HEPA過濾器的光散射光譜儀Promo® 1000
• 具有較低檢測限值(最低90nm)的HEPA/ULPA過濾器光散射光譜儀
測量分級分離效率,確定MPPS

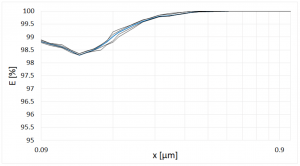

圖2:Promo® 1000:分級分離效率/MPPS=130nm,Promo® 1000

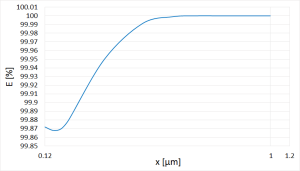

圖3:型號3340:比較分級分離效率,MPPS=120 nm
• 清晰展示整個測量範圍内濾料的分離效率
• 精確測定MPPS範圍
• 優化的氣溶膠應用,每次分離效率測量的測量時間短,約為2分鐘
• 分離效率曲線簡單比較,也可以計算平均值
自動化
MFP 1000 HEPA內有質量流量控制器,用於控制體積流量。這些可以通過FTControl過濾器測試軟體進行自動監測和控制。在過濾器測試期間,還可自動記錄內部的傳感器數據,例如過濾器的體積流量和壓差。
負荷/保持時間測量並記錄壓力損失曲線
圖4:示例:保持時間測量
• 粉塵施加過程中餾分分離效率性能測試;可以預先選擇壓力損失或測量時間作為測試中止標準。
• 以圖表和表格形式確定和顯示壓力損失曲線和保留曲線。80%和95%分離度下的粒徑顯示提供更多信息。
• 不同加料步驟中的餾分分離效率比较
• 縮短測量時間,例如通過增加粉塵濃度
