高溫高壓下，Palas®氣溶膠粒徑譜儀如何助力生物燃料研究
Palas® Promo® 3000HP助力卡爾斯鲁厄研究中心應對生物燃料項目中氣體淨化的挑戰
在生物燃料研究領域，氣體淨化一直是一個重要課題。在研究過程中通常需要對燃燒廢料產生的原料氣體進行淨化並測試其
淨化效果，而這些氣體往往處於高溫高壓條件，為氣體的測量與分離帶來重大挑戰。Palas® Promo® 3000HP氣溶膠粒徑譜儀
可在高溫高壓環境下進行粒徑表徵，提供接近實際狀態的氣溶膠粒徑分布數據。來自德國卡爾斯鲁厄的顆提研究中心在其生
物燃料項目中選擇了Palas® Promo® 3000HP氣溶膠粒徑譜儀，幫助該生物燃料研究項目獲得可靠數據。

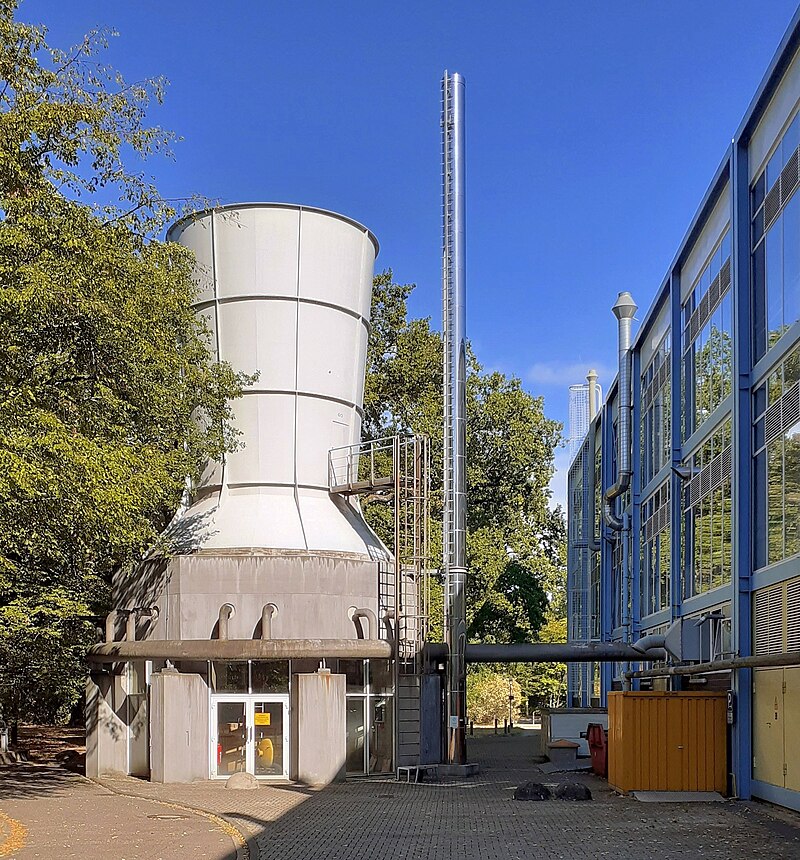

卡爾斯鲁厄研究中心
項目面臨的挑戰
“在廢料氣化之後，我們必須對用於燃料合成物的原料氣體進行淨化處理。”來自卡爾斯鲁厄課題研究中心的羅伯特·邁博士
說道。該項目從事生物燃料研究，從桔梗和廢木材中提取燃料，整個過程中對原始燃料氣體中雜質（煙塵顆粒，硫、氯化氫
等）的分析和處理是燃料合成的關鍵環節。而由於催化劑的易燃性，保護其避免爆炸也是為研究的安全保駕護航。

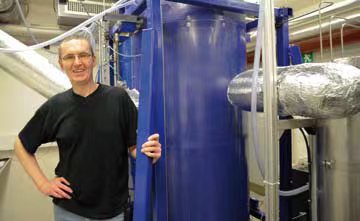

羅伯特·邁( Dipl.-Ing. Robert Mai)在生物燃料項目的試驗工廠
Promo® 3000HP可以在溫度高達250 ℃或高壓10 bar的條件下為該氣體淨化流程提供相關顆粒物濃度和顆粒物分布的測量。通常
情况下廢料燃燒生成燃料原始氣體的條件為600 ℃和80 bar，完整實驗的發生環境也至少達到200 ℃，從而避免氣體的冷凝。但
如此條件下無法進行氣體測量，因此需要分離出冷却到200 ℃的二次流，使其在没有壓力的情况下通向空氣傳感器。
獨立的外置傳感器通過光纖與主機通訊，適用於易燃易爆氣溶膠的監測，避免了電纜與易燃氣體的接觸。在研究過程中，
Promo® 3000HP起到了保護易燃催化劑的作用，确保了實驗環境的安全。為觀測氣體淨化效果，需要通過淨化前後的數據對比來
幫助查驗過濾效果。在Promo® 3000HP中，原始氣體和淨化後的氣體被兩個獨立的傳感器中檢測，使得快速的過濾層測試成為可
能。而用於測量原始氣體和淨化氣體的兩個傳感器可以通過光纖連接：當傳感器2070 H被用於高濃度原始氣體檢測，傳感器
2300 H被用於濃度低於10 mg/m3的淨化後的氣體檢測。
值得信賴的Palas®儀器
認識到Palas®儀器了在實驗室的精彩表現，我們還可以在基爾大學Christian Albrecht製藥研究所看到這些儀器的實際應用。
Palas® Promo®系列是一種白光氣溶膠測量系統，由於採用了數位化的單獨信號處理，可以對單個粒子進行高分辨率的時間分析。
久經考驗的T型結構和模塊化數據的優勢，也使得welas®系統傳感器可以利用靈活的新型散射光譜從而擁有高分辨率，確保了測
量結果的高度可靠性。
Palas®設備和儀器可為不同的監測環境提供可靠的數據，未來也將繼續為科研與實際測量帶來令您放心的服務。
Promo® 3000HP氣溶膠粒徑譜儀
Palas® Promo® 3000HP氣溶膠粒徑譜儀除了耐高溫高壓與監測易燃易爆氣溶膠等可靠功能，還採用了集成電子處理器技術，
可以單獨進行信號分析與重合分析，並可以在濃度高達106 p/cm3的條件下可信賴地測量顆粒物濃度與顆粒物大小。同時Promo® 3000HP還提供雙探頭測量方案，可任意配置用於高濃度（高達1x106個/cm3）或低濃度（低至1個/cm3）的探頭，滿足不同濃度
區域的測量需求。與此同時，該設備還可通過各種接口（USB, Ethernet (LAN), Wi-Fi, RS-232/485）將設備連接到遠程控制系統中，
實現系統集成。
產品優勢
應用領域
Palas® Promo® 3000HP助力卡爾斯鲁厄研究中心應對生物燃料項目中氣體淨化的挑戰
在生物燃料研究領域，氣體淨化一直是一個重要課題。在研究過程中通常需要對燃燒廢料產生的原料氣體進行淨化並測試其
淨化效果，而這些氣體往往處於高溫高壓條件，為氣體的測量與分離帶來重大挑戰。Palas® Promo® 3000HP氣溶膠粒徑譜儀
可在高溫高壓環境下進行粒徑表徵，提供接近實際狀態的氣溶膠粒徑分布數據。來自德國卡爾斯鲁厄的顆提研究中心在其生
物燃料項目中選擇了Palas® Promo® 3000HP氣溶膠粒徑譜儀，幫助該生物燃料研究項目獲得可靠數據。
卡爾斯鲁厄研究中心
項目面臨的挑戰
“在廢料氣化之後，我們必須對用於燃料合成物的原料氣體進行淨化處理。”來自卡爾斯鲁厄課題研究中心的羅伯特·邁博士
說道。該項目從事生物燃料研究，從桔梗和廢木材中提取燃料，整個過程中對原始燃料氣體中雜質（煙塵顆粒，硫、氯化氫
等）的分析和處理是燃料合成的關鍵環節。而由於催化劑的易燃性，保護其避免爆炸也是為研究的安全保駕護航。
羅伯特·邁( Dipl.-Ing. Robert Mai)在生物燃料項目的試驗工廠
Promo® 3000HP可以在溫度高達250 ℃或高壓10 bar的條件下為該氣體淨化流程提供相關顆粒物濃度和顆粒物分布的測量。通常
情况下廢料燃燒生成燃料原始氣體的條件為600 ℃和80 bar，完整實驗的發生環境也至少達到200 ℃，從而避免氣體的冷凝。但
如此條件下無法進行氣體測量，因此需要分離出冷却到200 ℃的二次流，使其在没有壓力的情况下通向空氣傳感器。
獨立的外置傳感器通過光纖與主機通訊，適用於易燃易爆氣溶膠的監測，避免了電纜與易燃氣體的接觸。在研究過程中，
Promo® 3000HP起到了保護易燃催化劑的作用，确保了實驗環境的安全。為觀測氣體淨化效果，需要通過淨化前後的數據對比來
幫助查驗過濾效果。在Promo® 3000HP中，原始氣體和淨化後的氣體被兩個獨立的傳感器中檢測，使得快速的過濾層測試成為可
能。而用於測量原始氣體和淨化氣體的兩個傳感器可以通過光纖連接：當傳感器2070 H被用於高濃度原始氣體檢測，傳感器
2300 H被用於濃度低於10 mg/m3的淨化後的氣體檢測。
值得信賴的Palas®儀器
認識到Palas®儀器了在實驗室的精彩表現，我們還可以在基爾大學Christian Albrecht製藥研究所看到這些儀器的實際應用。
Palas® Promo®系列是一種白光氣溶膠測量系統，由於採用了數位化的單獨信號處理，可以對單個粒子進行高分辨率的時間分析。
久經考驗的T型結構和模塊化數據的優勢，也使得welas®系統傳感器可以利用靈活的新型散射光譜從而擁有高分辨率，確保了測
量結果的高度可靠性。
Palas®設備和儀器可為不同的監測環境提供可靠的數據，未來也將繼續為科研與實際測量帶來令您放心的服務。
Promo® 3000HP氣溶膠粒徑譜儀
Palas® Promo® 3000HP氣溶膠粒徑譜儀除了耐高溫高壓與監測易燃易爆氣溶膠等可靠功能，還採用了集成電子處理器技術，
可以單獨進行信號分析與重合分析，並可以在濃度高達106 p/cm3的條件下可信賴地測量顆粒物濃度與顆粒物大小。同時Promo® 3000HP還提供雙探頭測量方案，可任意配置用於高濃度（高達1x106個/cm3）或低濃度（低至1個/cm3）的探頭，滿足不同濃度
區域的測量需求。與此同時，該設備還可通過各種接口（USB, Ethernet (LAN), Wi-Fi, RS-232/485）將設備連接到遠程控制系統中，
實現系統集成。
產品優勢
- 測量範圍為 0.2 至 100 μm（在一台設備中可以選擇 4 個測量範圍）
- 在一台設備中多達有四個測量範圍
- 0.2 µm – 10 µm
- 0.3 µm – 17 µm
- 0.6 µm – 40 µm
- 2 µm – 100 µm (傳感器 welas®2300 和 2500附加範圍)
- 每個測量範圍多達 128 個粒徑通道
- 濃度範圍 1 顆粒/立方厘米至 106 顆粒/立方厘米
- 不同折射率的校準曲線
- 從0.2 μm開始具有很高且可重現的計數效率
- 光纖技術
- 大觸摸屏操作簡單
- 客户可以獨立進行校準、清潔和更換燈泡
- 通過 RS 232 或以太網進行外部控制
- 帶有PDAnalyze 分析軟件
- 可選：軟件FTControl 可作為welas® digital 工作軟件
- 低維護
- 功能可靠
- 减少您的運營費用
應用領域
- 設備排放監控
- 控制研磨和分類過程
- 監控食品、製藥和化工行業的生產過程
